Hogyan válasszunk hajtóművet? Hajtómű jelölések (VF, W és C, A, F, S)

Ha már hajtómű kiválasztásra adjuk a fejünket, nem árt ismernünk a leggyakoribb hajtások főbb jelölésit és azok jelentését. A piacon fellelhető különféle hajtóművek jelölés-rendszere teljesen gyártófüggő, így ha többet is meg szeretnénk tudni az adott hajtóműről a választ mindig a gyártó hajtómű katalógusaiban kell keresnünk.

A továbbiakban az Agisys Kft. által forgalmazott Bonfiglioli VF, W csigakerekes, a C, F, S homlokkerekes és az A kúpkerekes hajtómű családjainak jelöléseivel ismerkedünk.
A kiválasztott hajtómű családnál alkalmazott jelölésekről a katalógus elején fellelhető "DESIGNATION" című részből tájékozódhatunk, ahol mindig egy vastaggal kiemelt példán keresztül nézhetjük végig, mi mit jelent, ill. mit hol találunk a hajtás típus jelölésében.

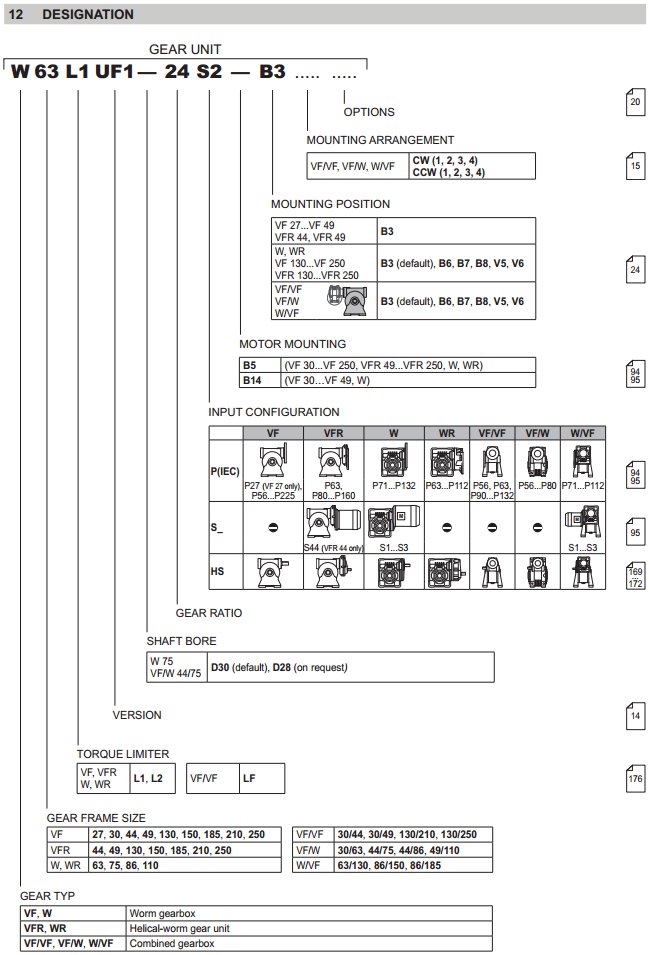

VF, W csigahajtóművek jelölései:

GEAR TYPE - Hajtómű típus: VF, W - Csigahajtómű VFR, WR - Homlokkerék előtétes csigahajtómű VF/VF, VF/W, W/VF - Dupla csigahajtómű GEAR FRAME SIZE - Hajtómű méret TORQUE LIMITER - Nyomatékhatároló (opcionális!) VERSION - Kivitel (univerzális, peremes, talpas,…stb.) SHAFT BORE - Kihajtó csőtengely átmérő (csak W75-ös hajtóműnél!) GEAR RATIO - Áttétel INPUT CONFIGURATION - Behajtás típusa: P(IEC) - Szabványos IEC peremes csatlakozás S_ - Kompaktmotoros kivitel HS - Behajtó tengelyes kivitel MOTOR MOUNTING - Villanymotor csatlakozó perem típusa (Csak P(IEC) kivitel esetén!) MOUNTING POSITION - Beépítési helyzet MOUNTING ARRANGEMENT - Előtét hajtómű pozíciója (Csak dupla csigahajtómű esetén!) OPTIONS - Opciók

A fenti leírásban feltűnhet, hogy egyes jelölések után egy papírlap ( ) szerepel benne egy oldalszámmal. Ezzel egy kis segítséget ad nekünk a gyártó, ha valamelyik résszel kapcsolatban további információkra lenne szükségünk, a katalógus hányadik oldalán találjuk. Ilyen jellegű segítséggel, útbaigazítással a katalógus más részein ill. más hajtómű családok esetén is találkozhatunk.

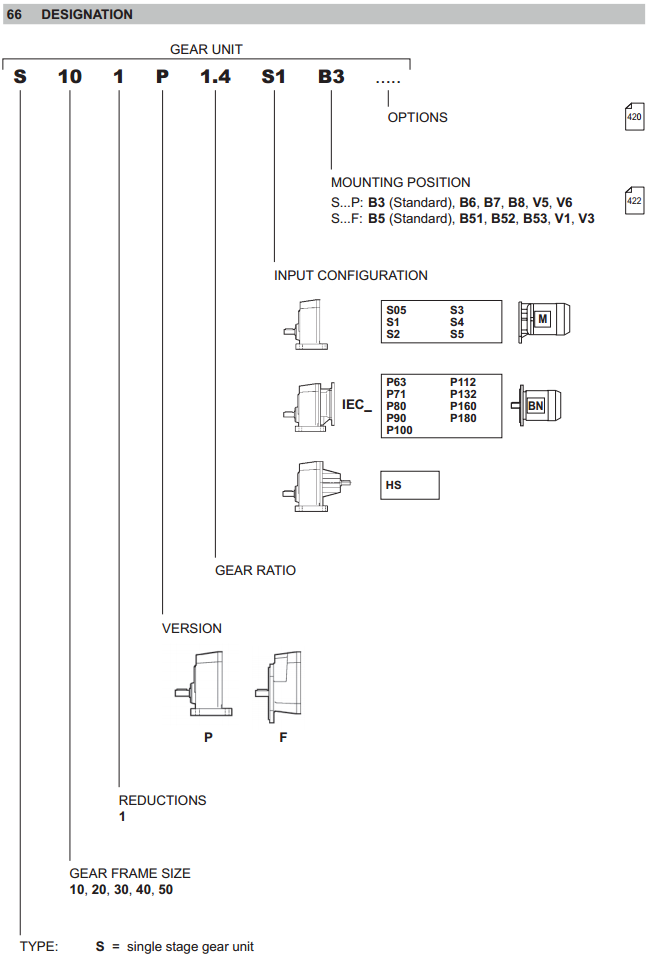

C, S homlokkerekes hajtóművek jelölései:

TYPE - Hajtómű típus GEAR FRAME SIZE - Hajtómű méret REDUCTIONS - Fokozatok száma VERSION - Kivitel (talpas, peremes,…stb.) GEAR RATIO - Áttétel INPUT CONFIGURATION - Behajtás típusa: S0,…,S5 - Kompaktmotoros kivitel P63,…,P280 - Szabványos IEC peremes csatlakozás HS - Behajtó tengelyes kivitel MOUNTING POSITION - Beépítési helyzet OPTIONS - Opciók

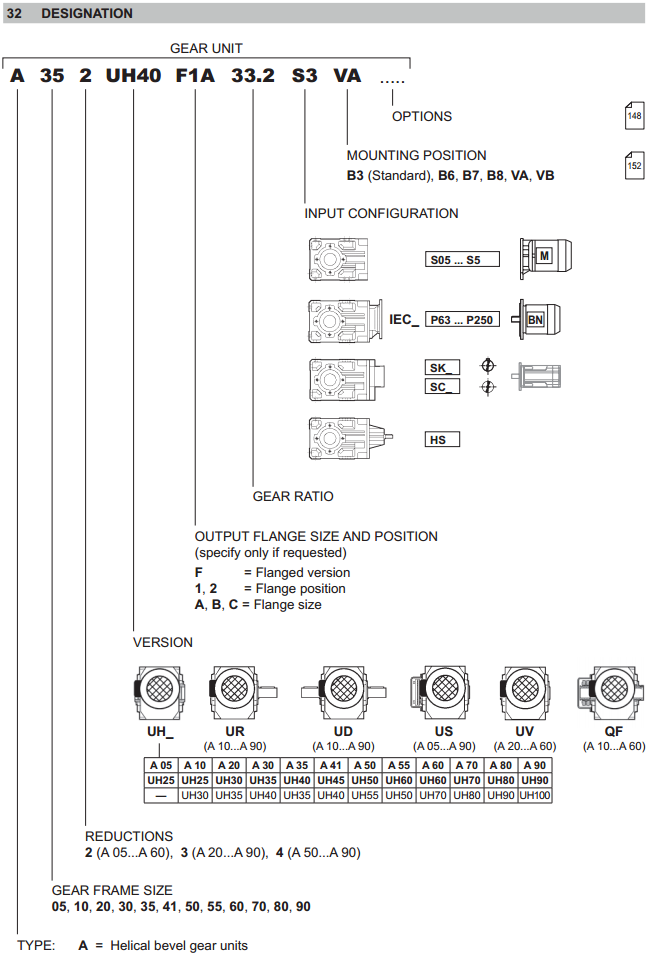

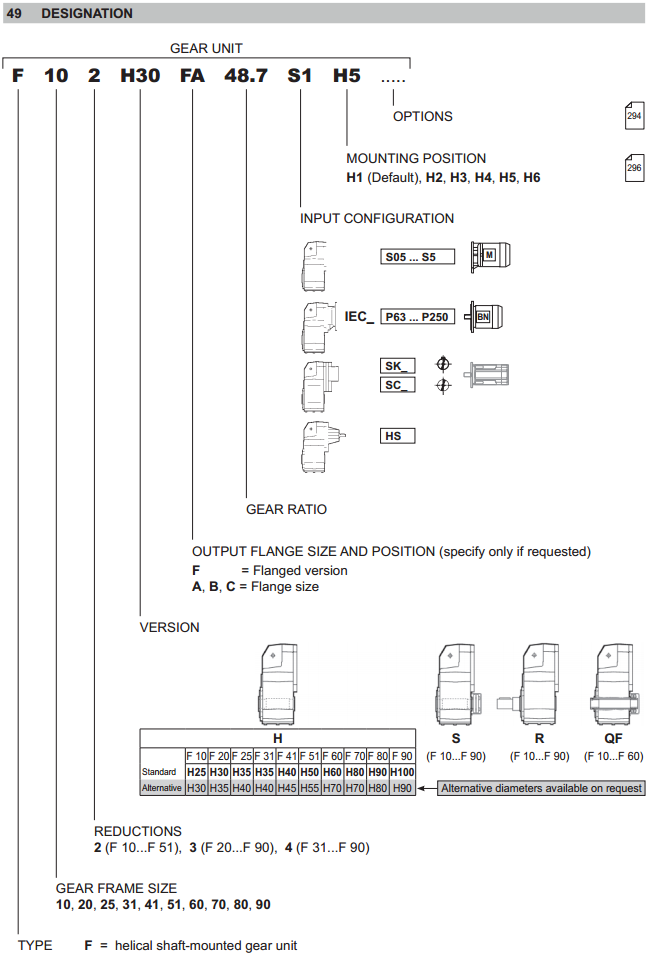

F homlokkerekes (lapos vagy párhuzamos) hajtóművek és A kúpkerekes hajtóművek jelölései:

TYPE - Hajtómű típus GEAR FRAME SIZE - Hajtómű méret REDUCTIONS - Fokozatok száma VERSION - Kivitel (csőtengelyes, kihajtó tengelyes, szorítóhüvelyes,…stb.) GEAR RATIO - Áttétel INPUT CONFIGURATION - Behajtás típusa: S0,…,S5 - Kompaktmotoros kivitel P63,…,P250 - Szabványos IEC peremes csatlakozás SK_, SC_ - Szervomotor adapter HS - Behajtó tengelyes kivitel MOUNTING POSITION - Beépítési helyzet OPTIONS - Opciók

Remélem, a fenti leírással sikerül kicsit megkönnyíteni az eligazodást a leggyakrabban előforduló hajtómű családjaink jelölés rendszereiben.

Császár Péter
gépészmérnök
