Frekvenciaváltó bekötése 3 fázisú motorhoz: amit telepítés előtt tudni kell

Mielőtt frekvenciaváltót rendelne 3 fázisú motorjához, érdemes néhány telepítési szempontot előre átgondolni, így a beszerzés és az üzembe helyezés is zökkenőmentesen zajlik.

A bekötés alapjai

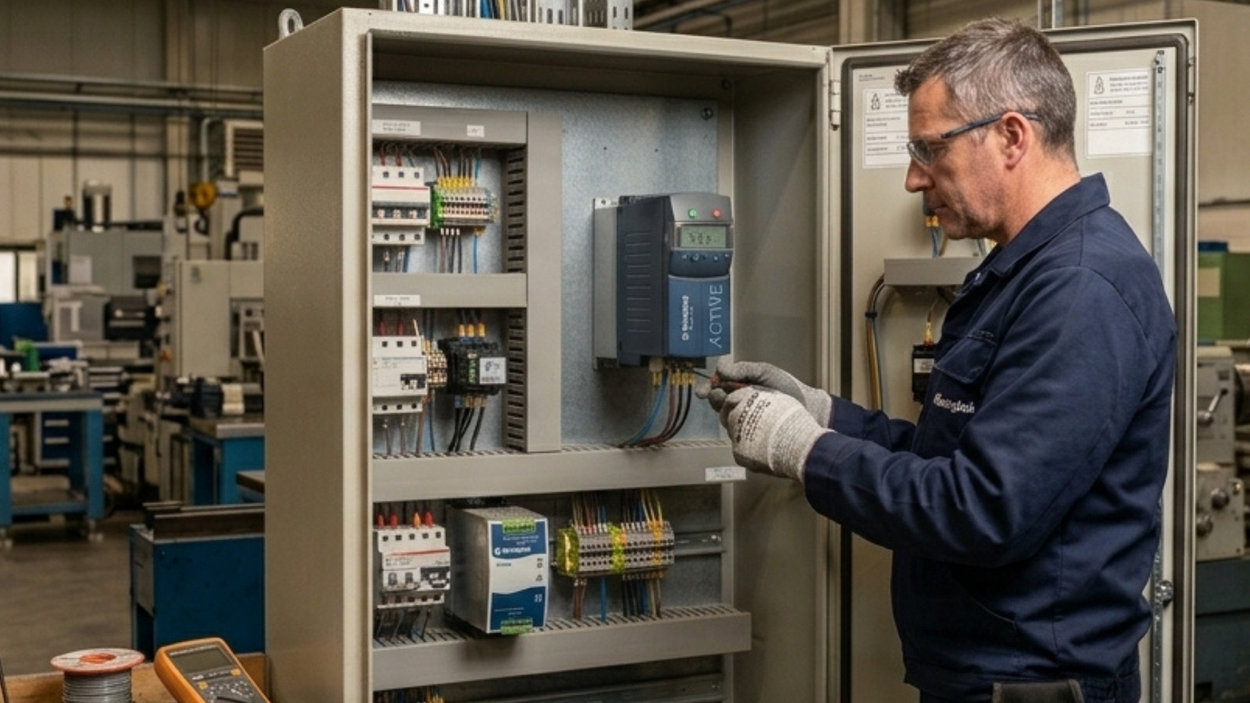

A frekvenciaváltó hálózati oldalára (L1, L2, L3) csatlakozik a tápellátás, motoroldali kimenetére (U, V, W) pedig maga a háromfázisú motor. A pontos bekötés a kiválasztott típus kezelési útmutatója alapján történik, amely az adott modell biztonsági és védelmi előírásait is tartalmazza. A motorkábel hossza és típusa is befolyásolja a rendszer viselkedését: hosszabb kábelszakaszoknál a gyártói ajánlások további szűrés beépítését javasolhatják, a pontos határértékeket pedig mindig az adott típus kezelési útmutatója tartalmazza.Árnyékolt motorkábel használata és a megfelelő földelés kialakítása minden esetben kötelező, az elvégzett földelésről pedig jegyzőkönyvet is kell készíteni.

Zavarszűrés és motorvédelem

A frekvenciaváltó és a motor közötti folyamatosan kábelen nagyfrekvenciás zavarok keletkeznek, ezért fontos az árnyékolás, ami különösen zajérzékeny környezetben, más elektronikai berendezések közelében lényeges szempont. Az Active sorozat 4 kW-ig gyárilag tartalmaz beépített EMC-szűrőt, 5,5–9,2 kW között pedig opcióként rendelhető hozzá. Az üzembe helyezéskor emellett be kell állítani a motor adattábláján szereplő névleges áramot és egyéb jellemzőket, hogy a beépített motorvédelem pontosan a motorra szabottan működjön; ha a motor rendelkezik hővédelmi érzékelővel (pl. PTC), érdemes azt is bekötni a frekvenciaváltó megfelelő bemenetére.

Telepítési környezet és beüzemelés

A frekvenciaváltó teljesítménye és élettartama szempontjából a telepítés helye is számít: a hűtőborda körül a gyártó által előírt szabad légtér biztosítja a megfelelő hőleadást, ezért érdemes tiszta, pormentes, jól szellőző helyet választani, és kerülni a közvetlen hőforrások közelségét. A hálózati oldalon megfelelő méretezésű biztosíték vagy megszakító beépítése védi a rendszert, és a későbbi karbantartást is megkönnyíti.

Beüzemeléskor érdemes alacsony fordulatszámon próbaindítást végezni: ez lehetőséget ad a forgásirány és a bekötés ellenőrzésére, mielőtt a motor a végleges üzemi fordulatszámra kapcsolna. Ez az egyszerű lépés biztosítja, hogy a telepítés már elsőre megfelelően induljon, és a rendszer a tervezett paraméterek szerint működjön.

Ha a tervezett telepítés speciális körülmények között történik ( hosszú kábelezés, több motor egy váltóról, vagy különösen zavarérzékeny környezet), egy előzetes technikai konzultáció segít abban, hogy elsőre a megfelelő típust és kiegészítőket válassza.
