Fékműködtetés villámgyorsan
Azt tapasztaljuk, hogy a fékes motorok működésével, használatával kapcsolatban sok kérdés merül fel Önökben. A
fékes villanymotorok és a
fék-egyenfeszültség témakörökben már olvashattak korábbi hírleveleinkben, de úgy érezzük konkrét alkalmazások bemutatásával további segítséget nyújthatunk.
Gyakori igény, hogy emelőgépeknél, daruknál a tápfeszültség elvételét követően a lehető leggyorsabban történjen meg a süllyedő teher biztonságos megállítása és rögzítése.

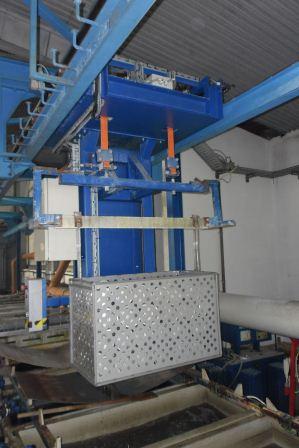

Ilyen feladattal találkoztunk egy galvánüzem átrakógépénél.
|
|
Itt az emelésre frekvenciaváltót építettek be azért, hogy biztosított legyen a rázkódásmentes megállás. A próbaüzem alatt azt tapasztalták, hogy a névleges terheléshez közeli állapotban azonnali megállás helyett elkezdett lefelé gyorsulni a mozgás, majd hirtelen megállt. Minél nagyobb volt a teher, annál nagyobb utat tett meg a teher, és a megálláskor a felakasztott tárgyak egyre inkább le akartak pottyanni.
|

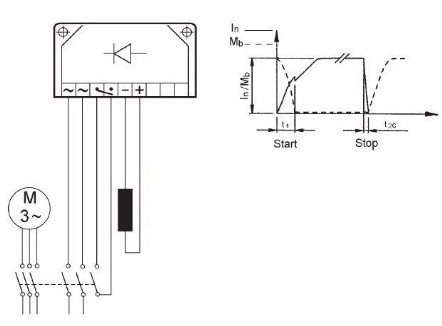

Szakmai tanácsunkat kérték a probléma megszüntetése érdekében. Javasoltuk, hogy egyszerre szakítsák meg az AC és DC kört a gyorsabb működés érdekében (lsd.az ábrán). Tanácsunkat megfogadták, és ezzel megszűnt a rázkódás, a megállás az elvárásoknak megfelelően pontosan történt.
Sokszor felmerülő kérdés, hogy az AC és a DC kör egyidejű megszakításával, mennyivel gyorsítható fel a fék feléledése.
Közepes féklégrés és névleges hálózati feszültség esetén a fék működési idő gyári bekötés esetén
- 0,37kW motor teljesítményig 80-100ms,
- 3kW-ig 140-170ms,
- nagyobb motorteljesítménynél 200-450ms.
Amennyiben egyszerre szakítjuk meg az AC és DC kört, a fék feléledési idő 11-13%-ra csökkenthető. Ezt úgy lehet a legegyszerűbben elérni, ha a motor három fázisát kapcsoló mágneskapcsoló segédérintkezőivel kapcsoljuk az egyenirányító AC megtáplálását és szakítjuk meg a DC kört.
Remélem írásommal újabb fékkel kapcsolatos kérdéseket sikerült megválaszolnom. Természetesen továbbra is készséggel állunk az Önök rendelkezésére.
Tengelits István
okl. villamosmérnök
