Fék-egyenfeszültség a gyakorlatban

Az Agisys Kft. által forgalmazott Bonfiglioli gyártmányú FD jelű fékes motorokról már korábban olvashattak a "Fékes villanymotor a gyakorlatban” című cikkünkben.

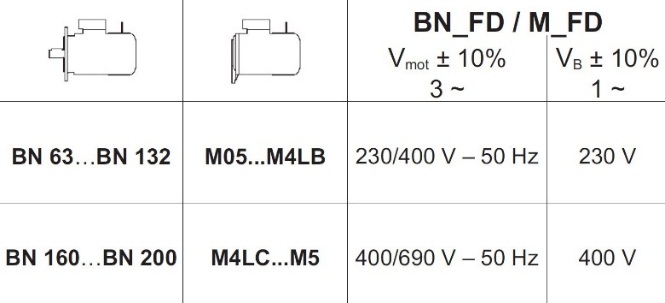

Gyakran kérdezik, hogy a fék milyen egyenfeszültséggel működik, és ezt az egyenfeszültséget mi, és hogyan állítja elő. Ezeknél a motoroknál a sorkapocs-dobozba gyárilag kerül beszerelésre a fékegyenirányító. Ennek megtáplálása – gyári alapkiépítésben – az IEC szabvány szerinti fékes motorok esetén 132 tengelymagasságig 230V_AC, míg 160-as tengelymagasságtól 400V_AC. Kompakt motoroknál a beépített egyenirányító táplálása M4LB méretig 230V_AC, míg M4LC mérettől 400V_AC.

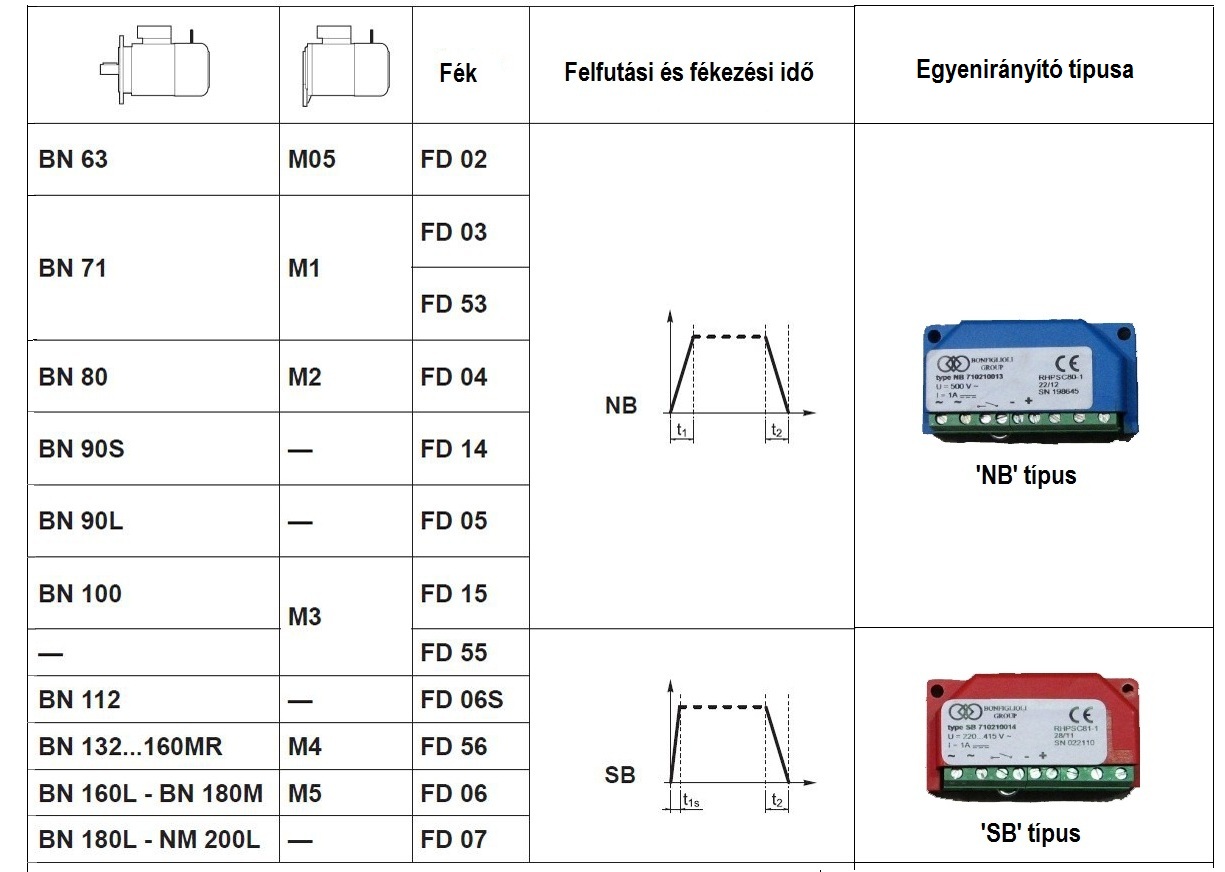

Gyári alapkiépítésben a kék színű [NB jelű] egyenirányítót használjuk 100-as tengelymagasságig, míg a piros színű [SB jelű] egyenirányítót 112-es tengelymagasságtól.
Kompakt motoroknál M1-es és M2-es méretben a kék színű, míg az M4-es és M5-ös méretben a piros színű egyenirányítót építik be. Az M3-as méretű kompakt motor mindkét egyenirányítóval készül.

Mindkét típusra igaz, hogy az általa előállított egyenfeszültség a tápláló váltófeszültség ~45%-a (V_DC=0,45*V_AC).

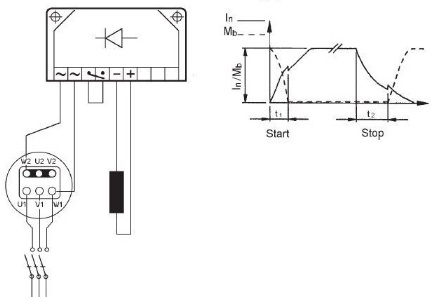

Gyári bekötés szerint az egyenirányító a táplálást a motor sorkapcsairól kapja. Egyfázisú megtáplálásnál (230V_AC) a csillagpontról és az egyik fázisról, míg vonali feszültségről történő megtáplálásnál (400V_AC) a két fázisról.

	Általában a gyári bekötést használjuk. Ebben az esetben az egyenirányító a táplálást a motor sorkapcsairól kapja. Egyfázisú megtáplálásnál (230VAC) a csillagpontról és az egyik fázisról, míg vonali feszültségről történő megtáplálásnál (400VAC) a két fázisról.

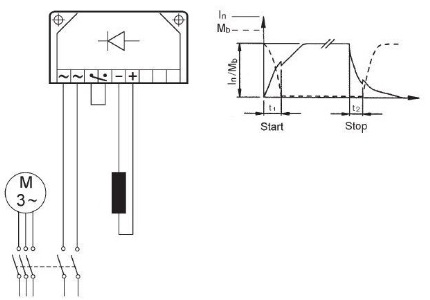

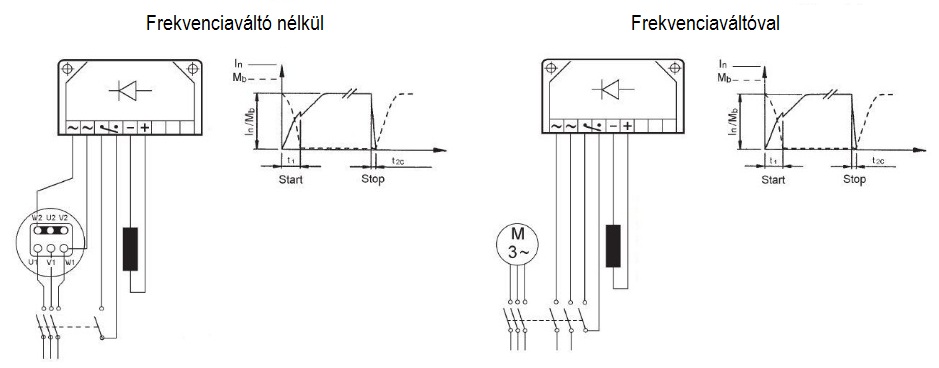

	Amennyiben frekvenciaváltóról működtetjük a motort, az egyenirányítót külön kell megtáplálni. Ezáltal a fékezési idő is csökken. Daruk esetén gyakran okoz gondot, hogy az egyenirányító külön megtáplálásához szükséges 230VAC nem áll rendelkezésre. Ilyen esetben a legegyszerűbb megoldás egy 400V/230V-os 63VA-es transzformátor alkalmazása.

Gyakran szükséges a fékezési idő lerövidítése. Ez úgy oldható meg, hogy az egyenirányítóban gyárilag meglevő rövidzárt eltávolítjuk és a zárást független érintkezővel biztosítjuk.

Peremes fékes motorokat – teljes méretválasztékban – raktárról tudunk adni. A fékes motorok használatával kapcsolatos gyakorlati kérdéseivel forduljon bizalommal munkatársainkhoz.
