Háromfázisú aszinkronmotorok bekötése

Mivel mindig visszatérő kérdés a motorbekötés, íme egy áttekintés motortípusonként.

1. Egysebességes aszinkronmotor
Ez a leggyakoribb alkalmazás, és a legegyszerűbb bekötésű motor. Kétféle bekötés lehetséges: az adattáblán szereplő feszültségjelzés alapján lehet eldönteni, melyiket kell alkalmazni:
  • ha 230/400V a feszültségjelzés, akkor csillagba;
  • ha 400/690V a feszültségjelzés, akkor deltába kell kötni.
Csillag bekötésnél a lamellák egyvonalban vannak, míg delta kapcsolásban a lamellák párhuzamosak.

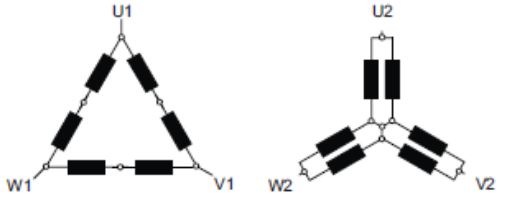

2. Dahlander tekercselésű motor
Akkor alkalmazzuk, ha a villanymotornak két fordulatszámmal kell forognia, és az egyik sebesség duplája a másiknak. Az alacsony fordulatot delta, a magas fordulatot csillag-csillag kapcsolású motorral lehet elérni.

      delta kapcsolás        csillag-csillag kapcsolás

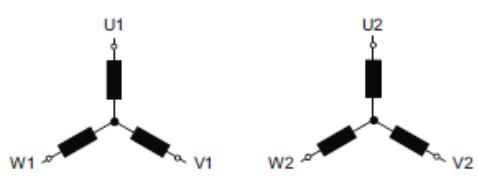

3. Kettőstekercselésű motor
Olyan esetben használjuk, ha két fordulatszámmal kell forognia a motornak, és ezek egyike nem duplája a másiknak (például: 2/6P, 2/8P). Ilyenkor az állórészen két független tekercselés található és ebben az esetben mindig csak egy tekercselés aktív.


Az egyfázisú motorjaink bekötéséről, és forgásirány váltásáról kövezkező cikkemben olvashat.

Tengelits István
okl. villamosmérnök
