WEG motorok IP-védettsége, szigetelési osztály és hűtési mód - hogyan válassza ki helyesen?

Két azonos teljesítményű villanymotor között a döntő különbség sokszor nem a gyártó neve, hanem három, adatlapon szereplő műszaki paraméter: az IP-védettségi szint, a szigetelési osztály és a hűtési mód. E három jellemző együttes helyes megválasztása közvetlen hatással van az élettartamra, a karbantartási igényre és az üzembiztonságra.

IP-védettség – mit jelent a számpár a valóságban?

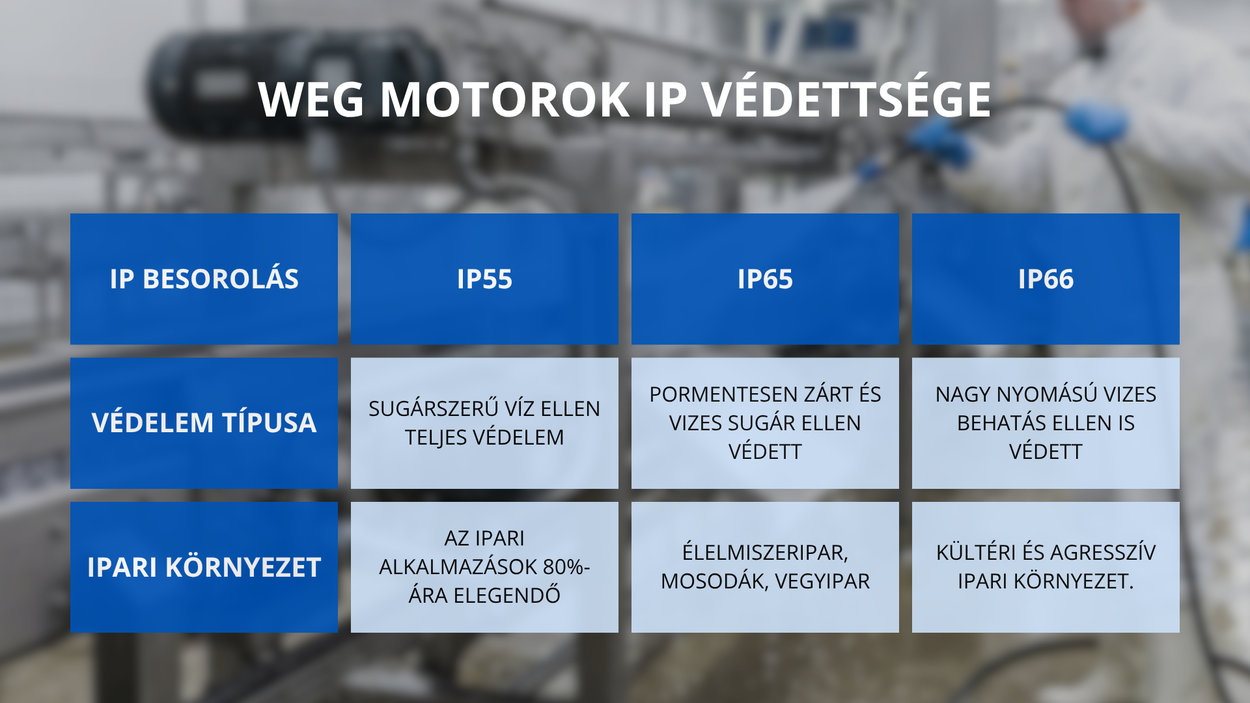

Az IEC 60529 szabvány két számjeggyel írja le a védelmi szintet: az első a por, a második a víz ellen nyújtott védelemre utal. A leggyakoribb ipari szintek:

•  IP55: sugárszerű víz ellen teljes védelem – a WEG W21 és W22 alapkivitele, az ipari alkalmazások 80%-ára elegendő.

•  IP65: pormentesen zárt és vizes sugár ellen védett – élelmiszeripar, mosodák, vegyipar.

•  IP66: nagynyomású vizes behatás ellen is védett – kültéri és agresszív ipari környezet.

Forrás: IEC 60529:2013 – Degrees of protection provided by enclosures (IP Code)

Szigetelési osztály – miért számít többet, mint a teljesítmény?

Az IEC 60034-1 három főbb osztályt definiál: B (130 °C), F (155 °C) és H (180 °C). A WEG W22 sorozat F osztályú tekercseléssel és H osztályú hővezetési biztonsággal készül – azaz valójában H osztályú élettartamot nyújt. Az Arrhenius-törvény értelmében minden 10 °C-os hőmérsékleti csökkentéssel a szigetelés élettartama megduplázódik. Ez iparilag akár éveket jelent.

Forrás: IEC 60034-1:2017; IEEE Std 117 – Insulation systems for AC electric machinery

Hűtési mód – mikor kell kényszerhűtés?

Az IC 411 (TEFC) kialakítás – amelyet a WEG W22 alap kivitelként alkalmaz – önszellőzős, tengelyre szerelt ventilátoron keresztül hűt. Ha a motor tartósan 20 Hz alatt dolgozik (frekvenciaváltós hajtásban), a hűtés hatásfoka kritikusan csökken. Ilyenkor a kényszerhűtés az egyetlen biztonságos megoldás. Az Agisys Kft. katalógusában 63–355-ös tengelymagasság elérhetők a külső szellőzők raktárról.

Forrás: IEC 60034-6:1991 – Classification of methods of cooling
