Teljesítményduplázás csereszabatos megoldással

Az Agisys Kft. a katalógus termékeken felül, egyedi megoldásokat is szállít, a tervezéstől egészen a kivitelezésig.
Egyik partnerünk kihordó szalag hajtásának cseréjénél is szükség volt komplett szolgáltatás csomagunkra.

A meglévő hajtással folyamatosan gondok voltak: amint kicsit nagyobb volt a terhelés, megállt a szalag, melyet két hajtómű hajtott szinkronban. Kevés volt a teljesítmény.

Vevőnk a lehető legkevesebb átalakítással járó megoldást várt tőlünk, ami 1 héten belül elérhető.
A helyszíni felmérés után megfogalmazódott a feladat:

• az eredeti tengelyre két dupla teljesítményű hajtóművet kell illeszteni, azonos fordulattal, és azonos tengelymérettel;
• nyomatékkarral ki kell kötni;
• a régi hajtásokat le kell szerelni;
• az új hajtásokat a helyszínen beüzemelni.

Természetesen mindezt a leállási idő alatt végrehajtani.

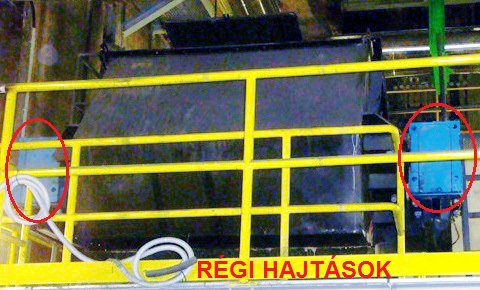

Az eredeti (német) hajtások adatai:
2db kúpkerekes hajtómű, 90mm-es csőtengely, 7000Nm nyomaték.
Mivel ez a típus nem bírt el nagyobb teljesítményű motort, ezért eggyel nagyobb hajtóműben kellett gondolkodnunk.
A megfelelő áttétel kiválasztása után, raktárról összeszereltünk 2db 14000Nm-es hajtóművet. Szerencsére a Bonfiglioli hajtóműveinek zömét többféle tengelymérettel gyártja. Ebben az esetben ez nagyon nagy előnyt jelentett, hiszen a standard, ø100mm-es csőtengely helyett nekünk a ø90mm-es opcióra volt szükségünk, mely raktárunkból azonnal elérhető volt.
Ezután meg kellett oldanunk a hajtóművek kikötését is. Ehhez tervező csapatunk egy egyedi nyomatékkart tervezett, és minden szükséges alkatrésszel együtt egyedileg gyártatott.

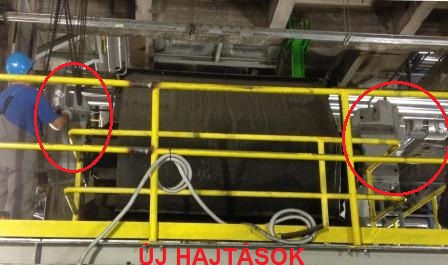

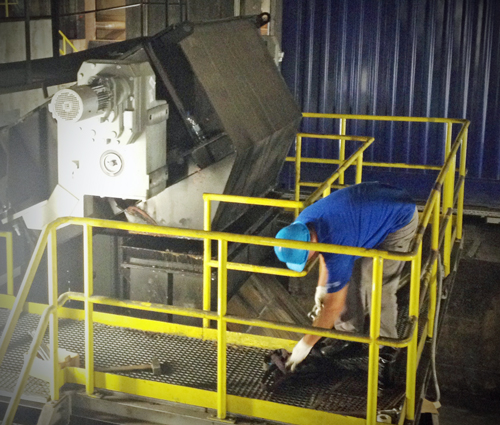

A darabonként kb. 500kg súlyú hajtóműveket leszállítottuk a helyszínre, és szerelő csapatunk elvégezte a hajtások cseréjét, és nyomatékkarral való rögzítését.

A próbaüzem sikeres volt. A hajtóművek azóta is hiba nélkül üzemelnek.

A tervezéstől a kivitelezésig számíthat az Agisys csapatára!



Horváth Attila
területi képviselő
