Motorok feszültség jelzése

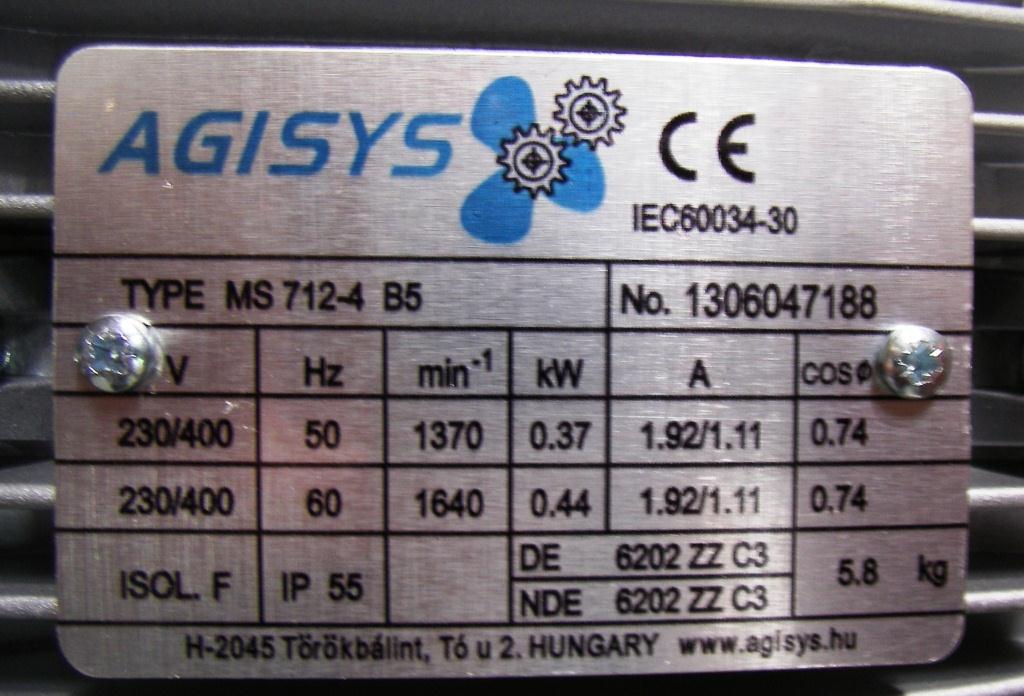

Vásárlóink gyakran kérdezik, hogy mit jelent a motorok adattábláján olvasható feszültségjelzés.

A motorok feszültségjelzésénél mindig 2 szám van,"/" jellel elválasztva.
A jelölés 230/400V, vagy 400/690V.

Az első szám a delta kapcsolásra (sorkapocs dobozban a lamellák párhuzamosak), a második a csillag kapcsolásra (sorkapocs dobozban a lamellák egy vonalban vannak) vonatkozik.

Delta kapcsolás

Csillag kapcsolás

Mivel a hálózat 3x400V-os, mindig aszerint kell a motort bekötni, hogy hol szerepel a 400V jel.
Vagyis ha az adattáblán 230/400V a feszültségjelzés, akkor mivel a második szám a 400V, a motort csillagba kell kötni.

Ha a feszültségjelzés 400/690V, akkor mivel az első szám a 400V, a motort deltába kell kötni.



Egy kivétel van a 230/400V-os motornál:
Ha egyfázisú betáplálású, három fázist előállító frekvenciaváltót (SYN10-es típust) használunk. Ez 3x230V-ot állít elő ezért ilyenkor a motort deltába kell kötni.

Hazánkban 50Hz-es a hálózati frekvencia, ebből adódik, hogy az adattábla 50Hz-re vonatkozó fordulatszám-, teljesítmény- és áramfelvétel adatait kell figyelembe venni.

Gyakorlati kérdéseivel forduljon bizalommal munkatársainkhoz, akik nagy szakértelemmel, felkészülten segítik az Önök munkáját.

Tengelits István
okleveles villamosmérnök
