Maximális hőelvezetés
A villanymotor tokozásának egyik fő funkciója, hogy mechanikus védelmet biztosítson, és megvédje a tekercselést az esetleges külső behatásoktól. A motor szerelhetőségéről a tokozásra öntött talp és/vagy a rászerelt perem gondoskodik.
 |
A tokozás megfelelő hőátadó képessége döntő szerepet játszik a motor belsejében felszabaduló hő elvezetésében, amit a külső felületen található hűtőbordák adnak át a környezetnek. A villanymotor hátsó részén elhelyezett ventilátor által keltett légáram tovább növeli a hőátadás hatékonyságát. |
A W22-es motoroknál alkalmazott tokozás komoly hangsúlyt fektet a hatékony hőleadás elősegítésére. Ezt a következőkkel érik el:
- az emelőszemek megfelelő elhelyezésével,
- a bordák közti légáramlás akadálymentesítésével,
- a kapcsoló doboz átgondolt kialakításával,
- nagyobb tengelymagasságú tokozásoknál (225S/M-től 355A/B-ig) a kapcsoló doboz előretolásával,
- a hűtőbordák számának növelésével, és azok megfelelő elosztásával.
|
TIPPEK a hatékonyságra és megbízhatóságra:
|

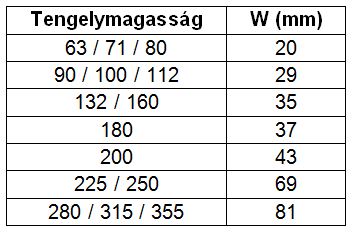

- Minden falhoz telepített villanymotor esetében tartsa be a minimális távolságot (lsd. táblázat) a hátsó ventilátor burkolat és a fal között, hogy a kellő mennyiségű levegő áramlása biztosított legyen.
- Tartsa tisztán a motort és környezetét.
-
Rendszeresen ellenőrizze, hogy semmi ne gátolja a levegő megfelelő áramlását, biztosítva ezzel a hűtőrendszer hatékony működését.
-
Fontos kiemelni, hogy az alacsonyabb hőfokon üzemelő villanymotor élettartama is hosszabb!
1 hét múlva a W22 motorcsaládnál alkalmazott öntvénytalpakról olvashat!
Császár Péter
gépészmérnök
