Kényszerhűtés alkalmazása frekvenciaváltós motoroknál

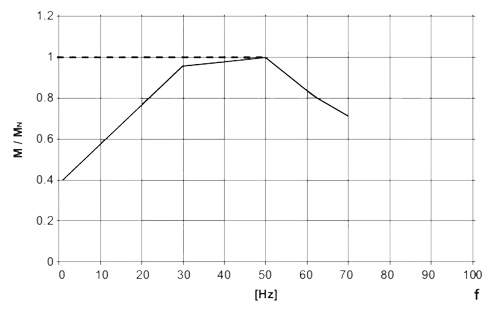

Aszinkronmotorok – általános használat esetén – saját ventilátorukkal hűtik magukat, így biztosított az üzemi hőmérséklet megtartása. Amikor a motor fordulatszámát frekvenciaváltóval szabályozzuk és így a frekvencia csökkentésével érjük el a kisebb fordulatszámot, a motor saját ventilátora nem képes kellő mértékben biztosítani a hűtést. Ezért – saját ventilátorral történő hűtés esetén – a motor túlmelegedése csak akkor kerülhető el, ha nem terheljük névleges nyomatékkal. Termikus okból 30Hz-nél a névleges nyomaték kb. 95%-ával, míg 20Hz-en már csak kb. 75%-ával terhelhető az aszinkronmotor.

Amennyiben alacsony fordulatszámon is a névleges nyomatékkal szeretnénk terhelni a motort, külső kényszerhűtést szükséges alkalmazni. A kényszerhűtés egy önálló motorral meghajtott, frekvenciaváltótól független megtáplálású ventilátor, melyet folyamatos üzemre terveztek. Külső kényszerhűtés használatával néhány Hz tartománytól 50Hz-ig a motor a névleges nyomatékával terhelhető túlmelegedés nélkül.
Az Agisys Kft.-nél 63-as tengelymagasságtól 355-ös méretig vásárolható kényszerhűtés ventilátor. Az iparban gyakran előforduló méreteket raktárról tudjuk adni. Ezek a kényszerhűtések kisebb módosításokkal, szinte bármilyen szabványos villamos motorra – a ventilátorfedél helyére – rászerelhetők.

Munkatársaink frekvenciaváltós hajtásoknál felmerülő kérdések esetén, így kényszerhűtés szükségességének megítélésében is, megfelelő szaktudással, készséggel állnak az Önök rendelkezésére.

Tengelits István
villamosmérnök
