A kiválasztás során a sok egyéb tényező mellett a hajtóművek termikus terhelhetőségét is szem előtt kell tartani, ami bizonyos esetekben jelentősen eltér a mechanikai teherbírástól.

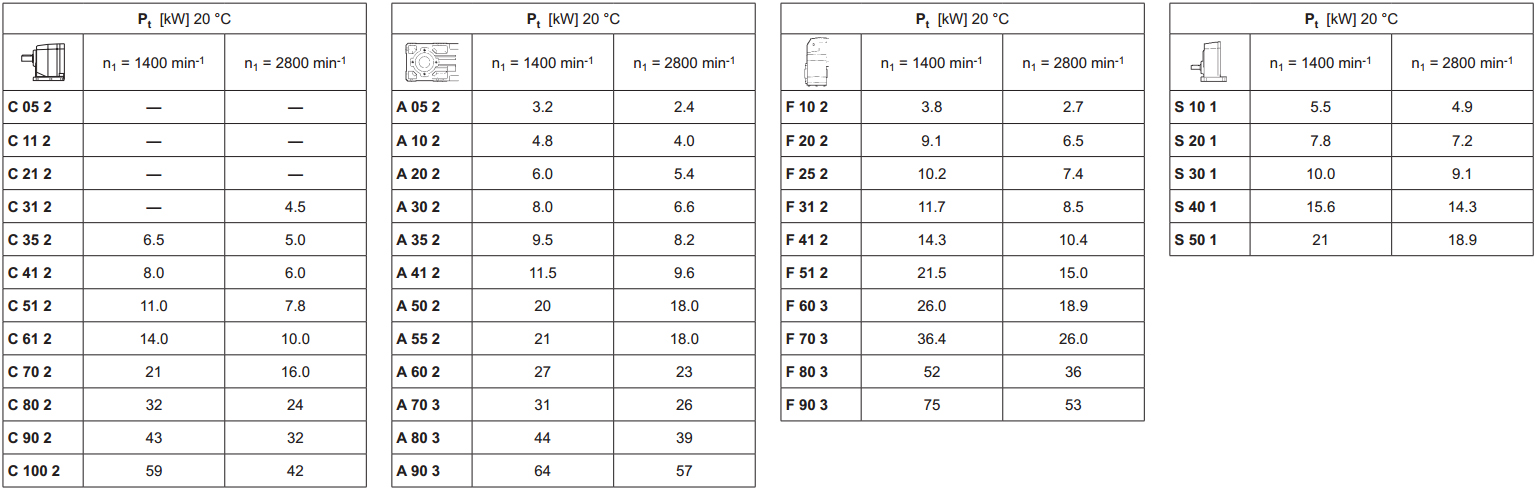

A különböző Bonfiglioli hajtómű családok termikus terhelhetősége eltérő, de ahogy már megszokhattuk, a gyártó hajtómű katalógusai erről is pontos tájékoztatást adnak. A hagyományos homlok- és kúpkerekes C, A, F, S hajtóművek termikus terhelhetőségi adatait rögtön a katalógus elején a "THERMAL CAPACITY" résznél találjuk:
A táblázatokban szereplő adatok folyamatos üzemre vonatkoznak, 20°C-os környezeti hőmérséklet mellett. Ekkora terhelésnél még nem érheti károsodás a hajtómű belső alkatrészeit, ahogy a kenőolaj degradációjától sem kell tartani.

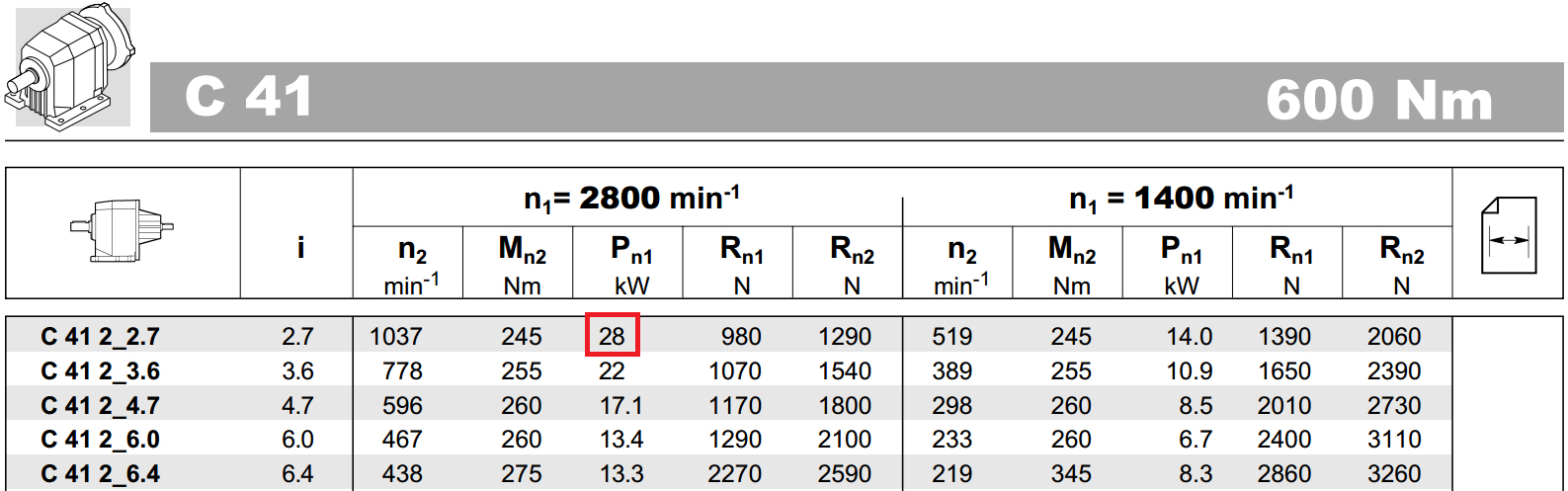

Nézzünk erre egy példát. Vegyünk egy C41-es homlokkerekes hajtóművet, a legkisebb i=2,7-es áttételt és egy 2 pólusú (2800/perces) behajtást. Ennél az áttételnél a hajtómű mechanikai teherbírása 28kW, ami a 6kW-os termikus terhelhetőség több mint 4,5-szerese. Hasonló a helyzet 4 pólusú (1400/perces) behajtásnál is, igaz ott az eltérés már csak 1,75-szörös.
Ez természetesen nem azt jelenti, hogy nem lehet a hajtóművet a megadott mechanikus teljesítménnyel meghajtani, de ha átlépjük a termikus terhelhetőség értékét, a hajtómű megfelelő hűtéséről gondoskodnunk kell, ellenkező esetben a hajtás károsodhat, de akár teljesen tönkre is mehet.
Feltűnhet, hogy a C típusú hajtómű család kisebb tagjainál a termikus terhelhetőségi táblázat bizonyos sorai (C05, C11 és C21 valamint a C31 - 1400/perces behajtás mellett) nem tartalmaznak adatokat. Ez olyan esetben fordulhat elő, ha a termikus terhelhetőség meghaladja a mechanikus terhelhetőség értékét. Egyúttal ez a magyarázat arra is, miért nem találunk 1400/perces behajtó fordulatnál alacsonyabb értékekre termikus terhelhetőségi adatokat.
Általánosságban elmondható, ha a hajtómű fokozatainak száma kettőnél több, vagy az áttétele i=45-nél nagyobb, eltekinthetünk a termikusan ellenőrzéstől, mert normál esetben a termikus terhelhetőség meghaladja a mechanikus terhelhetőség értékét.
