Frekvenciaváltók üzemmódjai

Mai cikkemben a frekvenciaváltók legfontosabb beállításait, vezérlési módjait mutatom be. Az inverter a legtöbb esetben látszólag ugyanazt produkálja, ám belül teljesen más történik. Nézzük meg kicsit közelebbről.

Feszültség frekvencia vezérlés (V/f)
A legáltalánosabb vezérlési mód. Nyílthurkú, tehát semmilyen jeladót nem igényel. Állítható, de előre meghatározott feszültség–frekvencia karakterisztikával (1. ábra) rendelkezik. Az egyetlen mód mely lehetővé teszi több motor csatlakoztatását egy frekvenciaváltóra. Nem ajánlott nagy tehetetlenségű rendszerek alacsony motorfordulatszámon való üzemeltetésére.

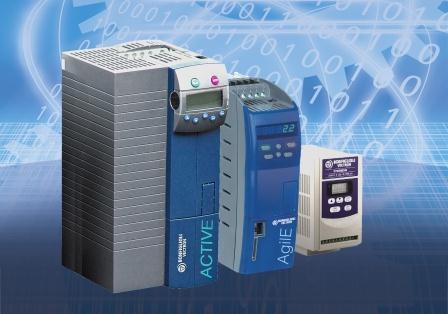

Frekvenciaváltó típusok, melyeknél alkalmazható: Active, Agile, Syn10
Mezőorientált vagy vektor szabályozás (FOC)
A V/f vezérléshez képest sokkal pontosabb mód. Ez még nem zárthurkú, de alapfeltétel, hogy minden tekercsnek külön kell mérni az áramát, ezekből az áramokból számolja ki a szükséges feszültséget a frekvenciaváltó. Legnagyobb előnye, hogy a motor alacsony fordulatszámon is nagy forgatónyomaték leadására képes, míg kis terhelésen kevésbé melegszik.
Frekvenciaváltó típusok, melyeknél alkalmazható: Active, Agile

Mezőorientált zárt hurkú szabályozás
Technikailag megegyezik a mezőorientált szabályozással, de ki van egészítve egy jeladóval (inkrementális, abszolút, rezolver, stb.). A frekvenciaváltó minden pillanatban tudja, hogy milyen pozícióban van a motor forgórésze. Rengeteg alkalmazáshoz szükséges, mivel ez esetben nagyon pontos fordulatszámot kapunk, ill. elérhetővé válik a motor pozícionálása. Elengedhetetlen motorok fordulatszámának szinkronizálásakor.
Frekvenciaváltó típusok, melyeknél alkalmazható: Active

Mezőorientált szabályozás, nyomatékra vezérlés
Előfordul, hogy a sebességet (fordulatszámot) a terhelés függvényében kell változtatni. Erre a problémára kínál megoldást a nyomatékra vezérlés. Nagy terhelés esetén a motor az általunk kívánt forgatónyomaték leadása mellett forog. Amint a terhelés kezd csökkenni, a sebesség kezd nőni, konstans értéken tartva a nyomatékot. Természetesen a sebesség alsó és felső értéke korlátozható. Változó terhelésű rendszerekben sok időt spórolhatunk meg ezzel a beállítással.
Frekvenciaváltó típusok, melyeknél alkalmazható: Active (zárthurkú), Agile (nyílthurkú)

A honlapunkról letölthető frekvenciaváltókra vonatkozó Felhasználói kézikönyvek ben részletes leírás található a vezérlési módok beállításáról.

Természetesen szakembereink bármilyen kérdés esetén szívesen állnak rendelkezésükre.

Balczer Attila
villamosmérnök
