Fordulatszám szabályzás széles tartományban

Egyik partnerünk érdekes kéréssel fordult hozzánk.
Egy speciális esztergáló készülék meghajtásának megtervezésében kérte segítségünket.
A gép feladata nagy átmérőjű csigatengelyek megmunkálása, mely egyrészt a tengely homlok felületének, másrészt a csigalevelek átmérőjének készre munkálását érintette.

A munkadarabok méretei:

Átmérő:	0,4m  - 4m
Hossz:	2m - 20m
Súly:	2 tonna - 40 tonna
A kért fordulatszám tartomány:	50/min – 0,03/min


Követelmény volt továbbá a szabályozhatóság.

A nagyon eltérő méretek miatt az ideális forgácsolási sebességek is tág határok közt változtak.
Ebben a széles tartományban nagy kihívást jelentett a szabályozhatóság biztosítása.

Mivel két fajta megmunkálási módot kellett végezni,  szétválasztottuk őket:

• a homlokfelületek felesztergályozására „gyors” fordulatszám tartomány: 50/min - 8/min
• a csigalevelek átmérőjének megmunkálására „lassú” fordulatszám tartomány: 0,38/min – 0,034/min

Ezeket a tartományokat már frekvencia szabályzóval lehet kezelni.

Következő lépés volt a hajtásrendszer megtervezése.
Legegyszerűbb megoldás egy állítható fokozatú hajtómű lett volna, ahol egy kar segítségével, hol a gyors, hol a lassú fokozatot lehet megvalósítani.
Mivel ilyen termék nem létezik, ezért más egyedi megoldást kellett választani.

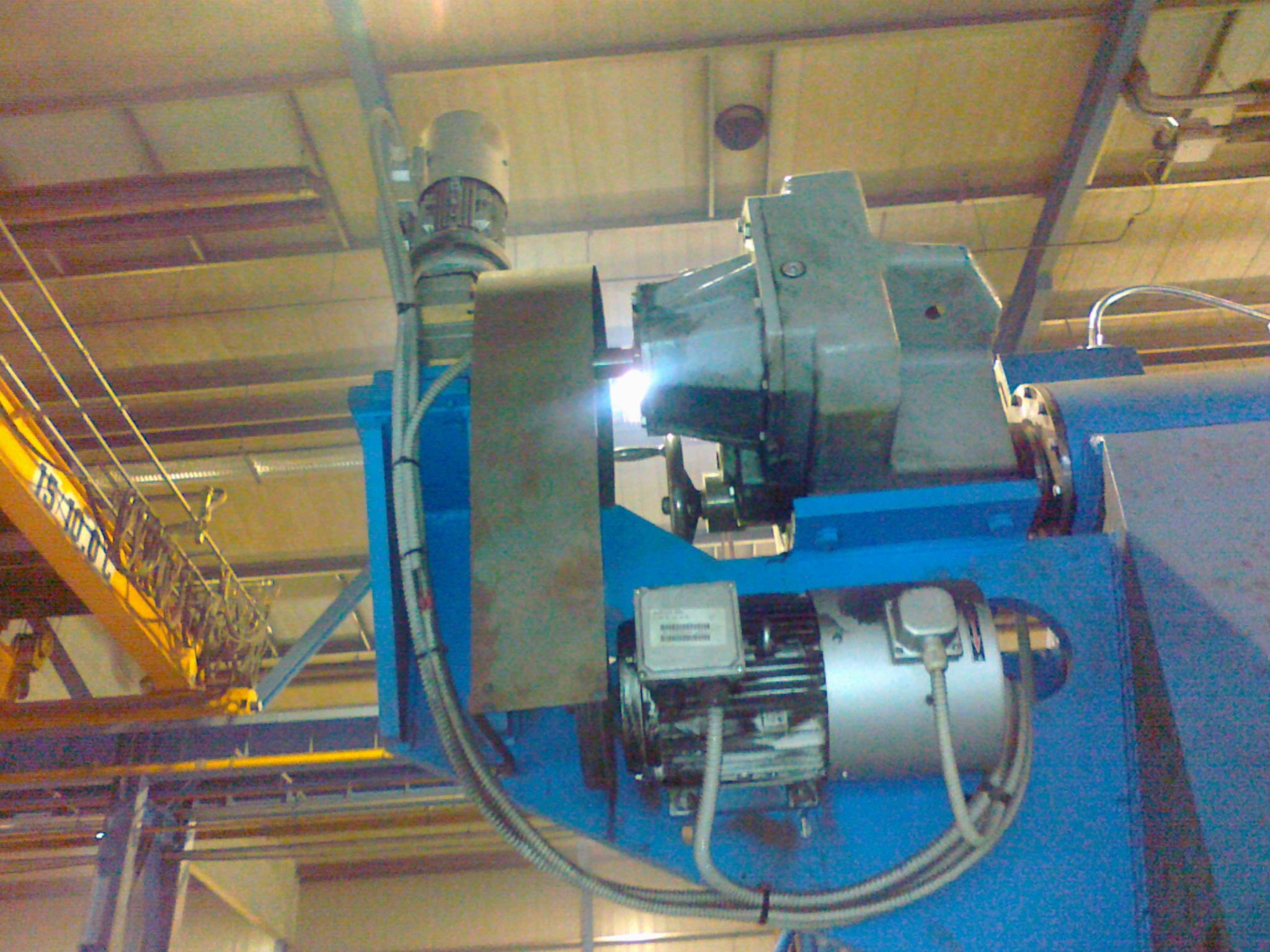

Így alakult ki egy egyedi, de standard (raktárunkból elérhető) elemekből álló koncepció:

• Az alaphajtóműnek egy nagyméretű Bonfiglioli F703 csőtengelyes hajtómű behajtó tengelyes verzióját választottuk.
• A gyors fokozat hajtását egy 2,2kW-os 6 pólusú AGISYS villanymotor végzi ékszíjtárcsa áttétellel.
• A lassú fokozat hajtására egy hajtóműves villanymotort építettünk be: Bonfiglioli A102-es kúpkerekes hajtómű 0,18kW-os 6 pólusú motorral.
• A két sebesség szétválasztását MWM súrlódótárcsás tengelykapcsolóval oldottuk meg.
• A fordulatok szabályzásához AGILE típusú frekvencia váltókat választottunk, ezek biztosítják a kért fordulatszámok elérését 10-100Hz frekvencia tartományban.

A hajtásrendszernek raktárról elérhető termékekből kellett felépülnie, hiszen a gép kulcsfontosságú a partner gyártásában, így a gyors termékutánpótlás elengedhetetlen.
Magyarországon egyedülálló raktárkészletünk tág választási lehetőséget biztosított számunkra.

A hajtás egység megvalósult, partnerünk megelégedéssel használja azóta is.
Ez az eset is jó példa arra, hogy megoldhatatlannak tűnő, egyedi hajtási problémákkal is bátran forduljanak hozzánk. Tapasztalt mérnökeink a legmegfelelőbb megoldást fogják javasolni Önnek.
