Felharmónikusok okozta kúszóáram megelőzése

Előző cikkemben részleteztem, hogy a motorban folyó kóboráramnak milyen káros hatásai vannak. Ma a frekvenciaváltók használata során fellépő felharmónikusok következményeire, a kúszóáramra, hívom fel figyelmüket.

A felharmónikusok magas frekvenciájú kisüléseket okoznak. A károsodás gyakran csak mikroszkóppal látható: a gördülőelemen és a futópályán is matt érintkező felületek formájában jelentkezik.
Ha megengedjük, hogy a csapágyon villamos áram haladjon át egyik gyűrűből a másikba a gördülőelemeken keresztül, a károsodás elkerülhetetlen.

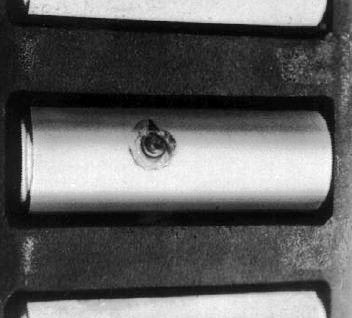

A hőmérséklet emelkedik a megeresztéstől az olvadás szintjéig. Ez elszíneződött foltok megjelenéséhez vezethet, melyek nagysága változó aszerint, hogy az anyag megeresztődik, újraedződik vagy olvad. Ahol a fém megolvadt, kis kráterek képződnek.



Az ilyen jellegű károsodás csak úgy kerülhető el, ha megakadályozzuk, hogy kúszóáram jöjjön létre és áthaladjon a csapágyon. Ezt szigetelt csapággyal vagy szigetelt csapágyházzal megakadályozhatjuk a már korábban leírtak szerint.



Frekvenciaváltó használata esetén mód van arra, hogy a kiváltó okot, a nagyfrekvenciás felharmónikusokat szüntessük meg felharmónikus-szűrő alkalmazásával.

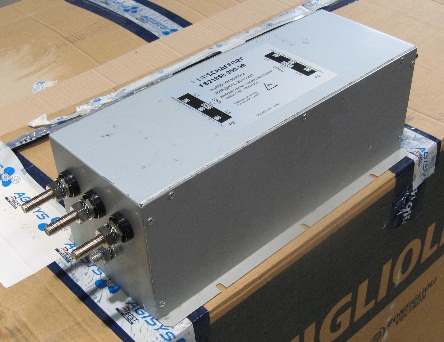

Az ilyen problémák megelőzése érdekében az Agisys Kft. által forgalmazott kis teljesítményű Bonfiglioli-Vectron frekvenciaváltókba gyárilag beépítésre került a felharmónikus-szűrő. A nagyobb teljesítményű inverterekhez raktárról tudunk adni felharmónikus-szűrőt.

A felharmónikusok okozta problémák megszüntetésével kapcsolatos szaktanácsadásért forduljanak hozzánk bizalommal!

Tengelits István
okl. villamosmérnök
