Egyfázisú Agisys motorok vizsgálata az Óbudai Egyetemen

Az Agisys Kft. egyfázisú motortípusán komplett terheléses melegedési mérést végeztek az Óbudai Egyetem Automatika Intézetének Villamos gépek laboratóriumában. Peresztegi Sándor Egyetemi Docens mérés során szerzett tapasztalatait osztjuk most meg Önökkel.

otortípus: ML 801-483 (0,55kW 4p 80 B3 TML)
Sorozatszám: 1012028656

U=230V, I=3,8A, P=550W, n=1400 1/perc
C_ü=20μF, 450V, C_i=100μF, 250V

Szigetelési osztály: F
Védettségi osztály: IP55
m=9,6kg

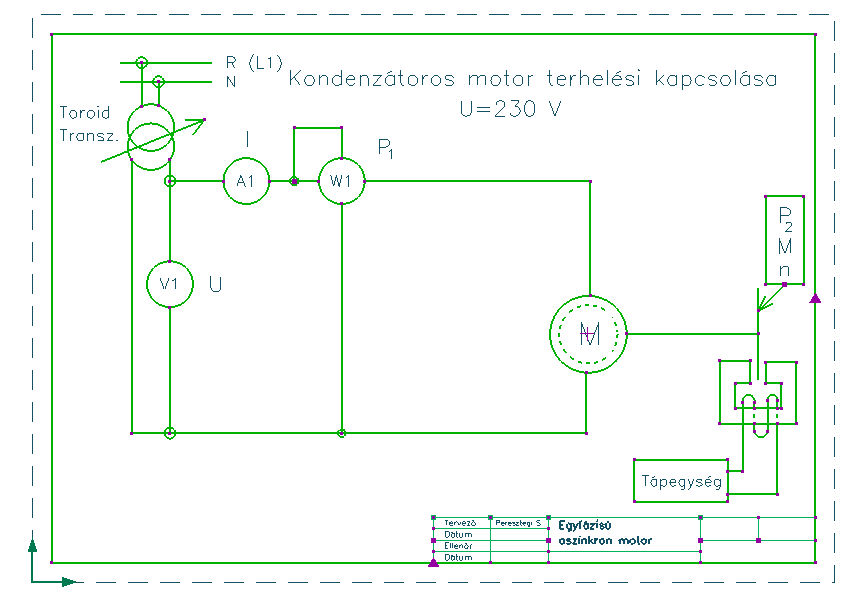

A terhelési mérés kapcsolási vázlata:

Melegedés mérés eredményei:

t	I [A]	P₁[W]	cosρ	n [1/perc]	M [Nm]	P₂[W]	η [%]
16:08	3,56	780	0,95	1405	3,75	551	70,6
16:14	3,56	786	0,96	1402	3,75	550	70
16:20	3,54	775	0,95	1398	3,75	549	70,8
16:25	3,54	775	0,95	1397	3,75	548	70,7
16:30	3,54	775	0,95	1395	3,75	548	70,7
16:40	3,54	775	0,95	1395	3,75	548	70,7
16:50	3,54	780	0,95	1392	3,75	546	70
17:20	3,54	780	0,95	1393	3,75	547	70
17:30	3,54	780	0,95	1393	3,75	547	70
17:50	3,54	780	0,95	1392	3,75	546	70

A motor jellemzői a melegedés mérés végén

I=3,54A; P₁=780W; η=70%; n=1392 1/perc; cosρ=0,95

Az állórész tekercselés állandósult hőfoka: 72,6^oC
A tekercselés hőfoka az állandósult melegedés végén: 72,6^oC +24^oC =96,6^oC

Az M_i/M_n=1,5

A melegedésmérés kiértékelése
A motor várható élettartama a szigetelési rendszer szempontjából a melegedés értékének és a szigetelési hőosztálynak ismeretében becsülhető.
Az F hőosztályú motor tekercselési hőfoka 155^oC lehet tartósan. A szigetelési rendszer élettartamának 155^oC esetén minimum 20 000 üzemórának kell lennie. Alacsonyabb hőfok esetén az élettartam jelentősen nő.
Amennyiben a tekercselés hőfoka kevesebb, a szigetelési rendszer élettartama -10^oC-ként duplázódik. Ezt látjuk a következő táblázatban:

Hőfok [^oC]	Üzemóra	Év
155	20 000
145	40 000
135	80 000
125	160 000
115	320 000
105	640 000	≥ 70

Amennyiben a csapágyazás megfelelő, a forgórész dinamikus kiegyensúlyozása rendben van, a motor várható élettartama magas lesz.

A táblázat szerint néhány csapágycserével 70 évig lehet működőképes!

Megjegyzés a terhelési melegedés mérés közbeni működésre:

A motor normális zajszint és rezgésszint mellett működött. Nyugodtan, egyenletesen járt, stabilan beállt az állandósult állapotra (teljesítményfelvétel, fordulatszám értékek stabilan állandók).

A teljes tanulmány letölthető itt .

Peresztegi Sándor
Óbudai Egyetem
Címzetes Egyetemi Docens
