Hogyan válasszunk hajtóművet? Szakaszos üzem…

A hajtástechnikában gyakran előfordul, hogy nem folyamatos, hanem szakaszos üzemre kell hajtást választani. Miben befolyásolja mindez a hajtómű műszaki paramétereit?

A hajtóművek mechanikai teherbírása egy ismert érték, amit a gyártók a behajtó fordulatszám függvényében adnak meg a kiválasztási katalógusukban, a legnagyobb átvihető teljesítmény, ill. levehető nyomaték formájában. Igaz, egy nagyon ritkán üzemelő hajtás esetén a gyárilag megadott teljesítmény és nyomaték értékeknél nagyobb értékekkel is számolhatunk, de most ettől tekintsünk el.

Vegyünk azt az esetet, amikor a hajtást napi 8, 16 vagy 24 órában használjuk, de szakaszos üzemben. Mit is befolyásol az ilyen típusú felhasználás?

A hajtóművek korábban már bemutatott termikus terhelhetőségére van "jótékony" hatással a szakaszos üzem, melynek mértéke attól függ, hogy mennyit megy az adott hajtás. Ezt egy "ft" termikus tényező értékkel fejezzük ki, melyet az alábbi táblázat szemléltet a C, A, F, S hajtómű családokra:

                                 ft

ta [°C]

Szakaszos üzem
Viszonylagos bekapcsolási idő [I]
80% 60% 40% 20%
20 1.5 1.6 1.8 2.0


Láthatjuk, hogy a szakaszos üzemet illetően négy csoportot különböztetünk meg, ahol a viszonylagos bekapcsolási idő 20%, 40%, 60% vagy 80%. De mit is jelent ez pontosan? A viszonylagos bekapcsolási időt az alábbi módon számolhatjuk ki:

viszonylagos bekapcolási idő képlet

, ahol tf a terhelés alatt töltött időtartam, tr az üzemszünet időtartama.

Ennek ismeretében elmondhatjuk, hogy a viszonylagos bekapcsolási idő egy arányszám, ami megadja a terhelés alatt töltött időt százalékos arányban. Így már érthetővé válik az is, hogy miért kisebb az "ft" termikus tényező értéke 80%-os szakaszos üzem mellett, szemben a 20%-os üzemmóddal.

Ebből a korrigált termikus terhelhetőség értékét az alábbi képlettel határozhatjuk meg:

Pt’ = Pt · ft

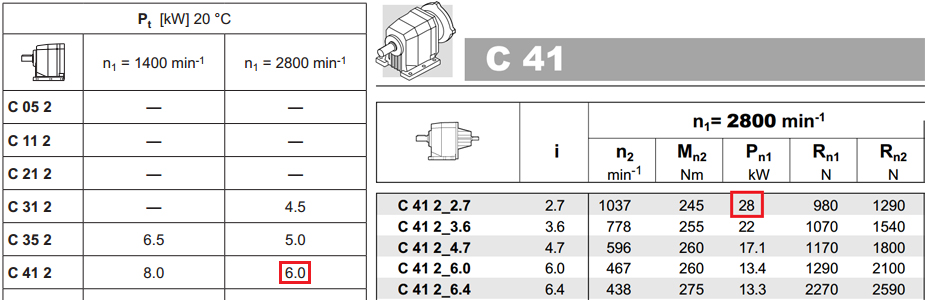

Korábbi példánkat tekintve, nézzük meg hogyan változik a C 412-es hajtómű i=2,7-es áttételénél, n1=2800/perces behajtás mellett a termikus terhelhetőség mértéke szakaszos üzem esetén:


termikus terhelhetőség-katalógus adatok



C 412 i=2,77 - n1=2800/perc

ta [°C]

Korrigált termikus terhelhetőség Pt’[kW] - Szakaszos üzem

Mechanikus terhelhetőség

Pm[kW]

80% 60% 40% 20%
20 9.0 9.6 10.8 12.0 28


A táblázat jól szemlélteti, hogy már 80%-os szakaszos üzem mellett is 1,5x-ére nő a termikus terhelhetőség, ám ez az érték az aktív üzemidő csökkenésével tovább emelkedik egészen a 20%-os üzemmód mellett elérhető 12kW-ig, ami a folyamatos üzemre megadott érték 2x-ese.

Császár Péter
gépészmérnök
